OpenStack Zed 수동 구축 - 11. kuryr-kubernetes(5)

Kuryr-Kubernetes를 위한 Kubeadm 클러스터 초기화 설정과 설치

Kuryr는 Kubernetes의 Pod와 Service를 OpenStack Neutron 자원으로 직접 매핑하는 CNI 솔루션입니다. 따라서 클러스터 초기화 시 Pod/Service 서브넷을 OpenStack 네트워크 대역과 충돌 없이 일치시키는 것이 구축의 핵심입니다.

1. Kubeadm 초기 설정 파일 생성

의존성 설치: Kubernetes 노드 역할에 맞는 컨테이너 런타임(containerd 등) 및 필수 패키지(kubeadm, kubelet, kubectl)를 설치합니다.

k8s 구축해보기에 따라 설치합니다.

k8s 구축해보기



OS는 centos7 , 버전은 k8s 1.29 입니다.

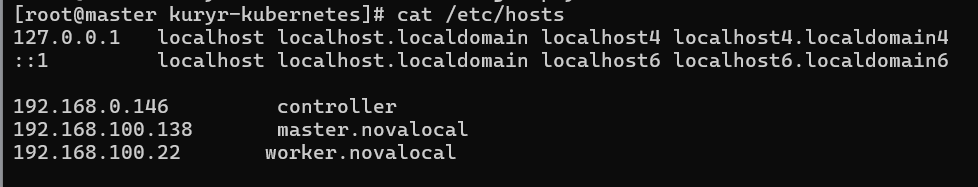

각  각 마스터 서버와 워커 서버의 /etc/hosts에 마스터 서버, 워커 서버, openstack controller 노드의 hostname을 입력합니다.



kubeadm 기본 설정 파일을 생성한 후, Kuryr 연동에 필요한 네트워크 파라미터를 수정합니다.

Bash



kubeadm config print init-defaults > kubeadm-init.yaml

2. kubeadm-init.yaml 수정 가이드

Kuryr 환경에 맞춰 아래 3가지 핵심 섹션을 수정합니다. certSANs는 제어 평면(Controller)과 노드 간 통신을 위한 FQDN 및 IP를 모두 포함해야 합니다.

YAML



apiVersion: kubeadhttp://m.k8s.io/v1beta3
kind: InitConfiguration
localAPIEndpoint:
  advertiseAddress: 192.168.100.138 # 마스터 노드 IP
  bindPort: 6443
nodeRegistration:
  criSocket: unix:///var/run/containerd/containerd.sock
  name: master.novalocal # 마스터 노드의 hostname
  taints: null


# 1. API Server 접속을 위한 인증 정보 (CertSANs 추가)
apiServer:
  certSANs:
    - "kubernetes"
    - "kubernetes.default"
    - "kubernetes.default.svc"
    - "kubernetes.default.svc.cluster.local"
    - "master.novalocal"
    - "192.168.100.138"  # 마스터 노드 IP
    - "192.168.0.234"    # Public API 접속용 VIP (선택 사항)

# 2. 클러스터 제어 평면 설정
kind: ClusterConfiguration
kubernetesVersion: 1.29.0
...
# 3. Kuryr 연동을 위한 네트워크 설정
networking:
  dnsDomain: cluster.local
  serviceSubnet: 10.2.0.0/17  # OpenStack 내부 서비스용 대역-  openstack 에서 생성한 service 네트워크 대역과 일치시킴
  podSubnet: 10.1.0.0/16      # Pod별 Neutron 포트 할당 대역 - openstack 에서 생성한 pod 네트워크 대역과 일치시킴



예시)

apiVersion: kubeadhttp://m.k8s.io/v1beta3
kind: InitConfiguration
localAPIEndpoint:
  advertiseAddress: 192.168.100.138
  bindPort: 6443
nodeRegistration:
  criSocket: unix:///var/run/containerd/containerd.sock
  name: master.novalocal
  taints: null
---
apiVersion: kubeadhttp://m.k8s.io/v1beta3
kind: ClusterConfiguration
kubernetesVersion: v1.29.15
clusterName: kubernetes
imageRepository: registry.k8s.io

apiServer:
  timeoutForControlPlane: 15m0s
  certSANs:
  - "kubernetes"
  - "kubernetes.default"
  - "kubernetes.default.svc"
  - "kubernetes.default.svc.cluster.local"
  - "master.novalocal"
  - "192.168.100.138"
  - "192.168.0.234"   # (선택) public으로 API 붙일 계획이면 유지

networking:
  dnsDomain: cluster.local
  serviceSubnet: 10.2.0.0/17
  podSubnet: 10.1.0.0/16

---
apiVersion: kubelet.config.k8s.io/v1beta1
kind: KubeletConfiguration
cgroupDriver: systemd





3. kubernetes 설치

시스템 최적화: 커널 모듈 로드(overlay, br_netfilter) 및 IP 포워딩 설정 등 K8s 실행을 위한 리눅스 커널 파라미터 튜닝을 진행합니다.



펌 : Ubuntu 22.04 + 쿠버네티스 1.29 설치

<모든 노드에서 실행>

1.29 버전에 맞게 모듈을 로드합니다.

cat <<EOF | sudo tee /etc/modules-load.d/k8s.conf
overlay
br_netfilter
EOF

# 재부팅 후에도 값이 유지
cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables  = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward                 = 1
EOF

cat <<EOF | sudo tee /etc/sysctl.d/99-kubernetes-cri.conf
net.bridge.bridge-nf-call-iptables  = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward                 = 1
EOF

# 재부팅하지 않고 sysctl 파라미터 적용
sudo sysctl --system



• IP Forwarding 기능 활성화 (트래픽 관리 효율 제고 목적)

echo '1' > /proc/sys/net/ipv4/ip_forward
# 실행시 1 반환 확인
cat /proc/sys/net/ipv4/ip_forward

• 컨테이너 런타임 환경 구성 - containerd 활용

# containerd 에서 사용할 커널 모듈에 대한 정의 및 containderd 에서 참조할 conf 파일 생성
cat <<EOF | sudo tee /etc/modules-load.d/containerd.conf
overlay
br_netfilter
EOF

# 커널에 생성한 모듈을 등록하여 사용가능하도록 설정
modprobe overlay
modprobe br_netfilter



 명령어 : kubeadm init --config kubeadm.yaml



설치 과정

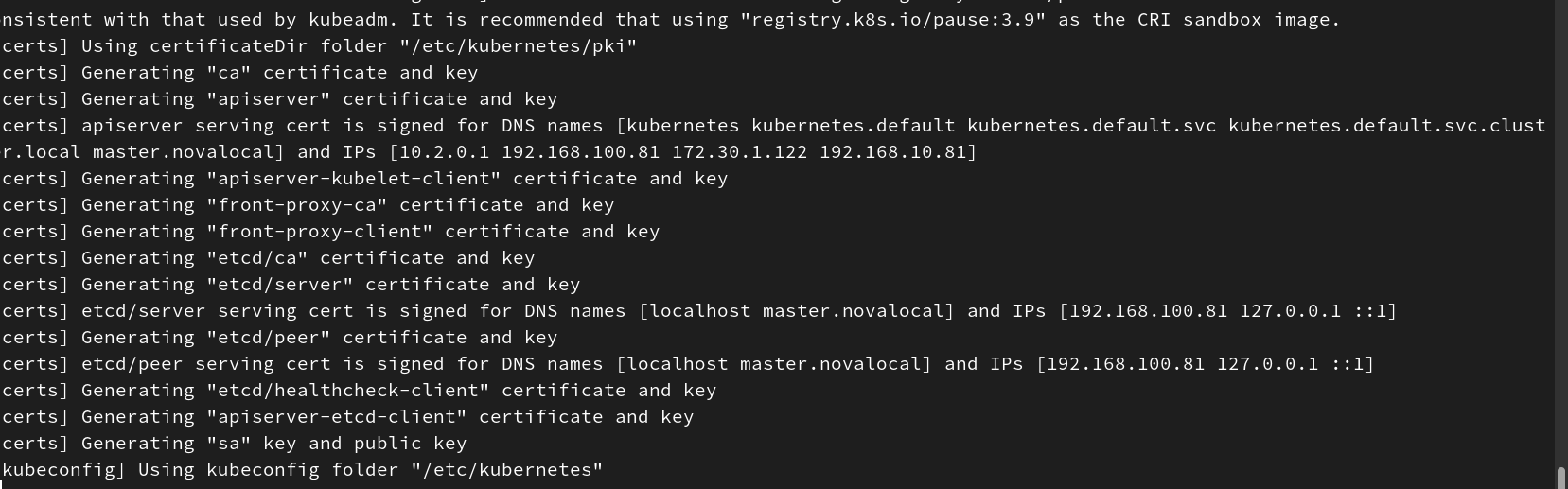

API 서버 인증서 생성 단계입니다. 단순히 인증서를 만드는 것이 아니라, 해당 IP들(10.2.0.1, 192.168.100.81 (마스터노드의 프라이빗, 퍼블릭 ip, Kubernetes API Service IP 등)로 들어오는 요청에 대해서만 통신을 허용 하도록 '인증서의 주체(Subject Alternative Names, SANs)'를 설정하는 과정



4. 구축 시 핵심 체크리스트

설정을 적용하기 전 다음 항목들이 준비되었는지 확인하세요.

• 네트워크 투명성: 마스터 노드와 워커 노드의 /etc/hosts에 모든 노드와 OpenStack Controller 노드의 FQDN 및 IP가 정합성 있게 매칭되어야 합니다.
• IP/FQDN 매칭: kuryr-cni가 OpenStack Controller와 통신해야 하므로, Controller 노드의 FQDN이 모든 K8S 노드에서 이름 해석(Name Resolution) 가능해야 합니다.
• CRI 소켓: containerd를 사용할 경우 criSocket 설정이 unix:///var/run/containerd/containerd.sock으로 올바르게 지정되었는지 확인하십시오.



https://github.com/drogva/kuryr-kubernetes.git

GitHub - drogva/kuryr-kubernetes

4. Kuryr-Kubernetes: kuryr-config 설정 파일

본 설정은 Kuryr가 OpenStack의 자원(Neutron, Octavia)을 제어하기 위한 필수 파라미터입니다. [...]로 표시된 각 항목을 본인의 환경에 맞게 입력하십시오. (해당 github의 config_map 을 수정합니다.)

YAML



apiVersion: v1
kind: ConfigMap
metadata:
  name: kuryr-config
  namespace: kube-system
data:
  kuryr.conf: |
    [DEFAULT]
    debug = true

    [kubernetes]
    api_root = https://[마스터_노드_IP_또는_VIP]:6443
    token_file = /var/run/secrets/kubernetes.io/serviceaccount/token
    ssl_ca_crt_file = /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
    endpoints_driver_octavia_provider = amphora
    enabled_handlers = vif,endpoints,service,kuryrloadbalancer,kuryrport
    pod_vif_driver = nested-vlan
    pod_subnets_driver = default

    [octavia_defaults]
    member_mode = L3
    lb_algorithm = LEAST_CONNECTIONS

    [neutron]
    auth_url = http://[Controller_IP]:5000/v3
    username = [neutron_서비스_계정명]
    password = [neutron_서비스_계정_비밀번호]
    project_name = service # neutorn 설치시 연동한 프로젝트 이름
    project_domain_name = Default # neutorn 설치시 연동한 프로젝트 도메인 이름
    user_domain_name = Default # neutorn 설치시 연동한 유저 도메인 이름 --- admin 이므로
    auth_type = password

    [neutron_defaults]
    ovs_bridge = br-int # neutron 스위치를 설치한 네트워크 OR 컴퓨트 노드에서 설정한 br-int
    service_subnet = [Service_Subnet_UUID]
    pod_security_groups = [Security_Group_UUID]
    pod_subnet = [Pod_Subnet_UUID]
    external_svc_net = [External_Network_UUID]
    external_svc_subnet = [External_Subnet_UUID]
    project = [service 프로젝트 uuid]

    [namespace_subnet]
    pod_subnet_pool = [Pod_Subnet_UUID]

    [cni_daemon]
    docker_mode = false  #런타임은 containerd 이므로
    netns_proc_dir = /host_proc

    [vif_plug_ovs_privileged]
    helper_command = privsep-helper

    [vif_plug_linux_bridge_privileged]
    helper_command = privsep-helper

    [pod_vif_nested]
    worker_nodes_subnets = [Worker_Nodes_Subnet_UUID]

    [binding]
    driver = kuryr.lib.binding.drivers.vlan
    link_iface = [노드_NIC_인터페이스명] # 워커 노드(서버)의 메인 이더넷 이름

    [health_server]
    port = 8082

    [cni_health_server]
    port = 8090
    max_memory_usage = 4096



Kuryr-config 상세 가이드

[]로 표시된 부분은 실제 OpenStack 및 K8S 환경에 맞춰 입력해야 하는 핵심 파라미터입니다.

1. [kubernetes] 섹션

• api_root = https://[마스터_노드_IP]:6443
  • 설명: K8S API 서버의 접근 주소입니다. 마스터 노드의 IP를 정확히 입력하세요.

2. [neutron] 섹션

• auth_url = http://[Controller_IP]:5000/v3
  • 설명: OpenStack Identity(Keystone) 서비스 주소입니다.
• username, password, project_name
  • 설명: Kuryr가 OpenStack 자원(Neutron, Octavia)을 제어할 때 사용할 서비스 계정 정보입니다. 보통 service 프로젝트의 neutron 혹은 별도 생성한 kuryr 계정을 사용합니다.

3. [neutron_defaults] 섹션 (가장 중요)

이 값들은 openstack subnet list, openstack port list, openstack project list 명령어로 확인한 UUID를 넣어야 합니다.

• service_subnet = [Service_Subnet_UUID]
  • 설명: 쿠버네티스 Service VIP가 할당될 OpenStack 서브넷 UUID.
• pod_security_groups = [Security_Group_UUID]
  • 설명: Pod에 기본으로 적용될 보안 그룹 ID.
• pod_subnet = [Pod_Subnet_UUID]
  • 설명: 쿠버네티스 Pod가 사용할 Neutron 서브넷 UUID.
• external_svc_net / external_svc_subnet = [External_Network/Subnet_UUID]
  • 설명: 외부 트래픽이 들어올 외부망(External) 관련 UUID.
• project = [Project_UUID]
  • 설명: K8S 자원이 생성될 OpenStack 프로젝트(Tenant)의 UUID.

4. [namespace_subnet] 섹션

• pod_subnet_pool = [Pod_Subnet_UUID]
  • 설명: 네임스페이스별로 Pod IP를 할당할 서브넷 풀(보통 pod_subnet과 동일하게 설정).

5. [pod_vif_nested] 섹션

• worker_nodes_subnets = [Worker_Nodes_Subnet_UUID]
  • 설명: 워커 노드 VM들이 속한 서브넷 ID입니다. Kuryr가 Pod VIF(가상 인터페이스)를 이 서브넷 안에 생성합니다.

6. [binding] 섹션

• link_iface = [Interface_Name]
  • 설명: 워커 노드 VM의 실제 네트워크 인터페이스 이름 (예: eth0, ens3 등). ip link 명령어로 확인 가능합니다.



Kuryr는 Kubernetes 환경에서 Pod와 Service를 OpenStack의 Neutron 포트 및 Octavia 로드밸런서로 직접 매핑합니다. 이를 통해 오버레이 네트워크 오버헤드를 제거하고 물리 망 수준의 성능을 구현할 수 있습니다.

5. 구축 필수 컴포넌트 및 적용 순서

Kuryr는 Kubernetes API를 확장하여 OpenStack 자원을 제어하므로, 반드시 다음 순서대로 리소스를 적용해야 합니다.

1. RBAC 설정: cni_service_account.yml, controller_service_account.yml (권한 부여)
2. CRD 적용: kuryrnetwork.yaml, kuryrport.yaml, kuryrloadbalancer.yaml, kuryrnetworkpolicy.yaml, networkattachment.yaml
3. 설정 파일 주입: config_map.yml (OpenStack 인증 및 네트워크 ID 정보)
4. CNI DaemonSet: cni_ds.yaml
5. Controller Deployment: kuryr_controller.yaml





---

6. 핵심 수정 포인트 및 기술적 고려사항

① CNI DaemonSet (cni_ds.yaml)

CNI 바이너리는 노드의 호스트 경로(/opt/cni/bin, /etc/cni/net.d)에 직접 설치되어야 합니다. DaemonSet에서 hostPath를 사용하여 이를 마운트함으로써 파드가 호스트의 CNI 환경을 제어할 수 있도록 구성합니다.



예시)

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: kuryr-cni-ds
  namespace: kube-system
  labels:
    tier: node
    app: kuryr-cni
spec:
  selector:
    matchLabels:
      app: kuryr-cni
  template:
    metadata:
      labels:
        tier: node
        app: kuryr-cni
    spec:
      hostNetwork: true
      tolerations:
      - key: node-role.kubernetes.io/master
        operator: Exists
        effect: NoSchedule
      - key: "node.kubernetes.io/not-ready"
        operator: "Exists"
        effect: "NoSchedule"
      serviceAccountName: kuryr-cni
      containers:
      - name: kuryr-cni
        image: drogva/kuryr-cni # OpenStack Zed 수동 구축 - 11. kuryr-kubernetes(1) 에서 빌드한 도커 이미지
        imagePullPolicy: IfNotPresent
        command: [ "cni_ds_init" ]
        env:
        - name: KUBERNETES_NODE_NAME
          valueFrom:
            fieldRef:
              fieldPath: spec.nodeName
        - name: KURYR_CNI_POD_NAME
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        securityContext:
          privileged: true
        volumeMounts:
        - name: bin
          mountPath: /opt/cni/bin
        - name: net-conf
          mountPath: /etc/cni/net.d
        - name: config-volume
          mountPath: /etc/kuryr
        - name: proc
          mountPath: /host_proc
        - name: var-pci
          mountPath: /var/pci_address
        - name: var-run
          mountPath: /var/run
          mountPropagation: HostToContainer
      volumes:
        - name: bin
          hostPath:
            path: /opt/cni/bin
        - name: net-conf
          hostPath:
            path: /etc/cni/net.d
        - name: config-volume
          configMap:
            name: kuryr-config
        - name: var-run
          hostPath:
            path: /var/run
        - name: proc
          hostPath:
            path: /proc
        - name: var-pci
          hostPath:
            path: /var/pci_address

② Kuryr Controller (kuryr_controller.yaml)

• HostNetwork: hostNetwork: true 설정을 통해 컨트롤러 파드가 노드의 네트워크 네임스페이스를 공유하여 Neutron API와 원활히 통신하도록 합니다.
• Tolerations: 마스터 노드에서도 컨트롤러가 동작하도록 node-role.kubernetes.io/master에 대한 NoSchedule 허용을 추가합니다.
• 인증서(Certificate) 처리: 편의를 위해 초기 인증서 설정을 생략하는 경우, Kuryr-Controller와 OpenStack API 간 통신이 insecure하게 처리될 수 있습니다. 운영 환경에서는 별도의 CA 인증서를 마운트하여 보안을 강화해야 합니다.
• Tip: Liveness/Readiness Probe는 초기 배포 시 인증이나 환경 변수 로딩 문제로 CrashLoopBackOff를 유발할 수 있습니다. 시스템 안정화 후 프로브를 추가하는 방식을 권장합니다.
• 인증서와 리브니스와 레드니스는 편의상 제와하였습니다.

예시)

kuryr_controller.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    name: kuryr-controller
  name: kuryr-controller
  namespace: kube-system
spec:
  replicas: 1
  selector:
    matchLabels:
      name: kuryr-controller
  template:
    metadata:
      labels:
        name: kuryr-controller
      name: kuryr-controller
    spec:
      serviceAccountName: kuryr-controller
      automountServiceAccountToken: true
      hostNetwork: true
      containers:
      - image: drogva/kuryr-controller # OpenStack Zed 수동 구축 - 11. kuryr-kubernetes(1) 에서 빌드한 도커 이미지
        imagePullPolicy: IfNotPresent
        name: controller
        terminationMessagePath: "/dev/termination-log"
        volumeMounts:
        - name: config-volume
          mountPath: "/etc/kuryr"
          readOnly: true
      volumes:
      - name: config-volume
        configMap:
          name: kuryr-config
      restartPolicy: Always
      tolerations:
      - key: "node-role.kubernetes.io/master"
        operator: "Exists"
        effect: "NoSchedule"
      - key: "node.kubernetes.io/not-ready"
        operator: "Exists"
        effect: "NoSchedule"

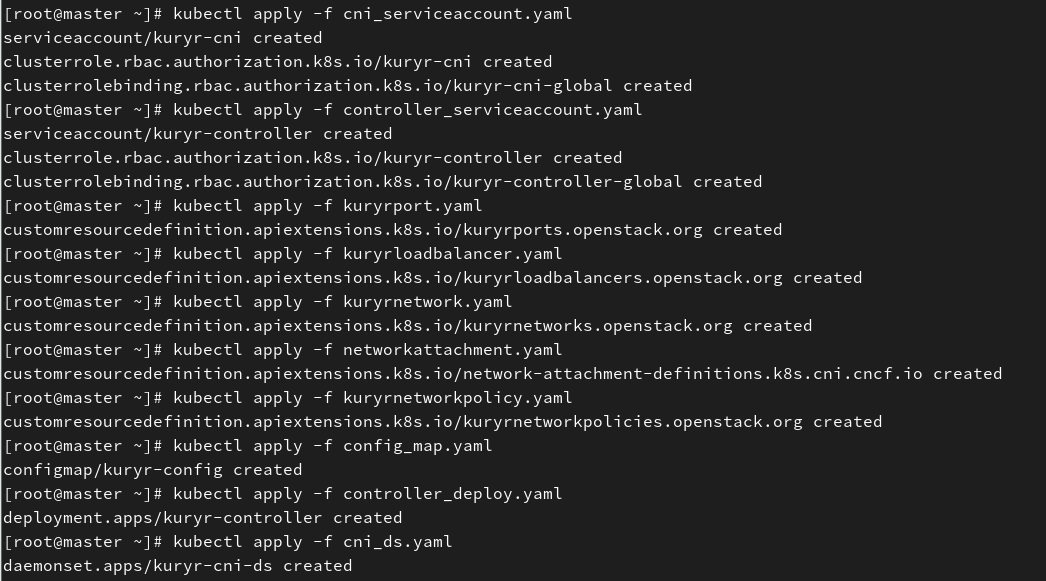

7. Kuryr 배포 자동화 및 CRD 적용

Kuryr는 Kubernetes 환경에서 파드(Pod)와 서비스(Service)를 OpenStack의 Neutron 네트워크와 직접 매핑합니다. 이를 통해 오버레이 네트워크 오버헤드를 제거하고 물리 망 수준의 고성능 네트워킹을 구현합니다.



Kuryr는 Kubernetes API를 확장하여 OpenStack 자원을 제어하므로, 반드시 다음 순서대로 리소스를 적용해야 합니다.

① 서비스 계정 및 권한 설정

Bash



kubectl apply -f kuryr-kubernetes/cni_service_account.yml
kubectl apply -f kuryr-kubernetes/controller_service_account.yml

② CRD(Custom Resource Definition) 적용

OpenStack 자원을 Kubernetes 객체로 관리하기 위한 필수 자원을 생성합니다.

Bash



kubectl apply -f kuryr-kubernetes/kuryrport.yaml
kubectl apply -f kuryr-kubernetes/kuryrnetwork.yaml
kubectl apply -f kuryr-kubernetes/kuryrnetworkpolicy.yaml
kubectl apply -f kuryr-kubernetes/networkattachment.yaml
kubectl apply -f kuryr-kubernetes/kuryrloadbalancer.yaml

③ ConfigMap 배포 (필수 단계)

Kuryr 컨트롤러와 CNI가 사용할 OpenStack 인증 정보 및 네트워크 UUID를 주입합니다. 이 단계가 누락되면 파드가 실행되지 않습니다.

Bash



# kube-system 네임스페이스에 ConfigMap 적용
kubectl apply -f kuryr-kubernetes/kuryr/config_map.yml -n kube-system

④ CNI DaemonSet 및 Controller 배포

Bash



# 각 노드에 CNI 바이너리 배포
kubectl apply -f kuryr-kubernetes/cni_ds.yml

# Kuryr 컨트롤러 배포
kubectl apply -f kuryr-kubernetes/controller_deployment.yml

---

순서에 따라 설치



2. 클러스터 조인 및 검증

마스터 노드에서 생성된 토큰을 사용하여 워커 노드를 클러스터에 편입시키고, 네트워크 상태를 점검합니다.

① 워커 노드 조인

Bash



kubeadm join [마스터_IP]:6443 \
    --token [토큰] \
    --discovery-token-ca-cert-hash [해시값]





② 상태 검증 및 트러블슈팅

구축 완료 후 다음 명령어로 파드 상태를 반드시 점검하십시오.

Bash



# 전체 파드 상태 확인
kubectl get pods -A

# Kuryr 컨트롤러 로그 확인 (실패 시 원인 분석용)
kubectl logs -n kube-system -l name=kuryr-controller

# 파드 강제 재생성 (ConfigMap 수정 후 적용 시)
kubectl delete pod -n kube-system -l name=kuryr-controller
kubectl delete pod -n kube-system -l app=kuryr-cni



③ 확인

coredns 가 runnig 상태임을 확인합니다.



coredns가 ruuning 상태가 되면서 kube-dns LB 가 자동생성됩니다.



kube-dns가 이제 단순 쿠버네티스 내부 파드 IP를 넘어, OpenStack 가상 네트워크에서도 관리되는 공인(혹은 사설) VIP가 되었음을 보여줍니다. SVC - Pod (ClusterIP) 연결로 인하여 클러스터 내부 파드들이 일상적인 DNS 통신을 할 수 있습니다.

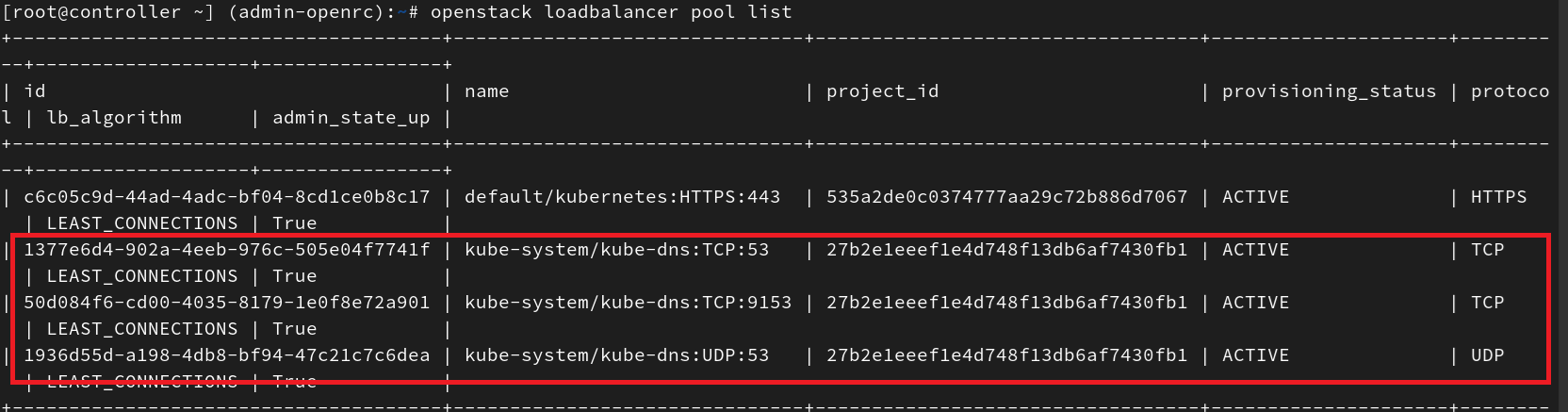

kube-dns LB 의 pool 을 확인합니다.



☞  왜 풀(Pool)이 3개나 생성?

쿠버네티스 서비스 매니페스트(kube-dns)에는 **여러 포트(53/UDP, 53/TCP, 9153/TCP)**가 정의되어 있습니다. OpenStack Octavia(로드밸런서)는 서비스의 각 포트를 독립적인 **'풀(Pool)'**로 관리합니다.

• kube-system/kube-dns:TCP:53: DNS 질의 처리를 위한 TCP 포트용 풀입니다.
• kube-system/kube-dns:TCP:9153: 메트릭스(Prometheus) 수집용 포트용 풀입니다.
• kube-system/kube-dns:UDP:53: DNS 질의 처리를 위한 표준 UDP 포트용 풀입니다.



kube-dns 의 service vip 의 맴버가 cordens pod 인지 ip 를 비교하여 확인합니다. TCP:9153



kube-dns 의 service vip 의 맴버가 cordens pod 인지 ip 를 비교하여 확인합니다. TCP:53

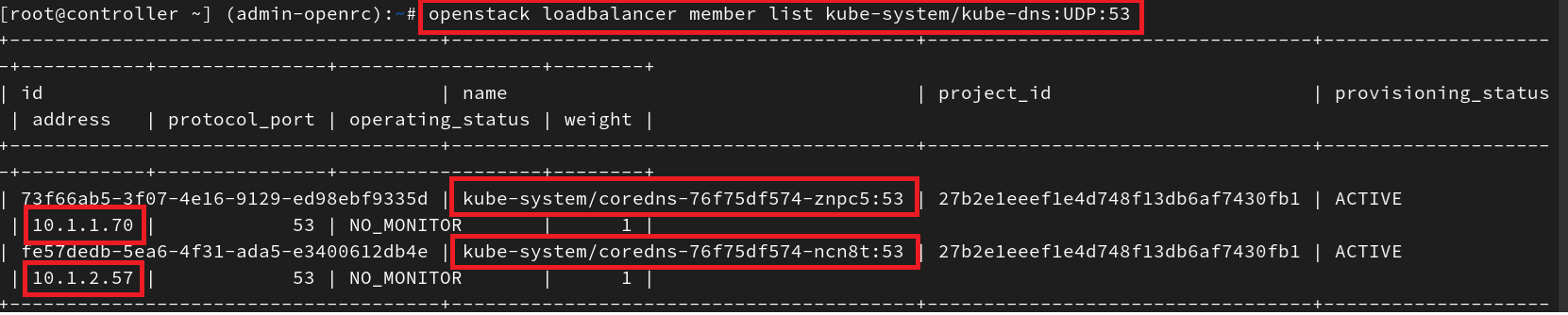

kube-dns 의 service vip 의 맴버가 cordens pod 인지 ip 를 비교하여 확인합니다. UDP:53

kube-dns 의 service vip 의 맴버가 cordens pod 인지 ip 를 비교하여 확인합니다.

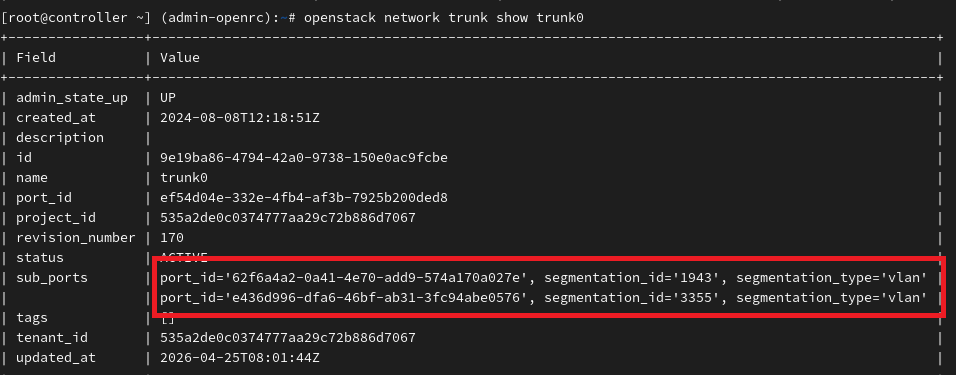

워커 서버(노드) 트렁크 포트에 해당 coredns pod 의 포트가 subport 로 부착되었는지 type 은 vlan 이 맞는지 확인합니다.



☞ OpenStack Zed 수동 구축 - 11. kuryr-kubernetes(2) 에서 트렁크 기능을 활성화하고  트렁크 포트로 워커 노드를 생성한 이유가 이것입니다.

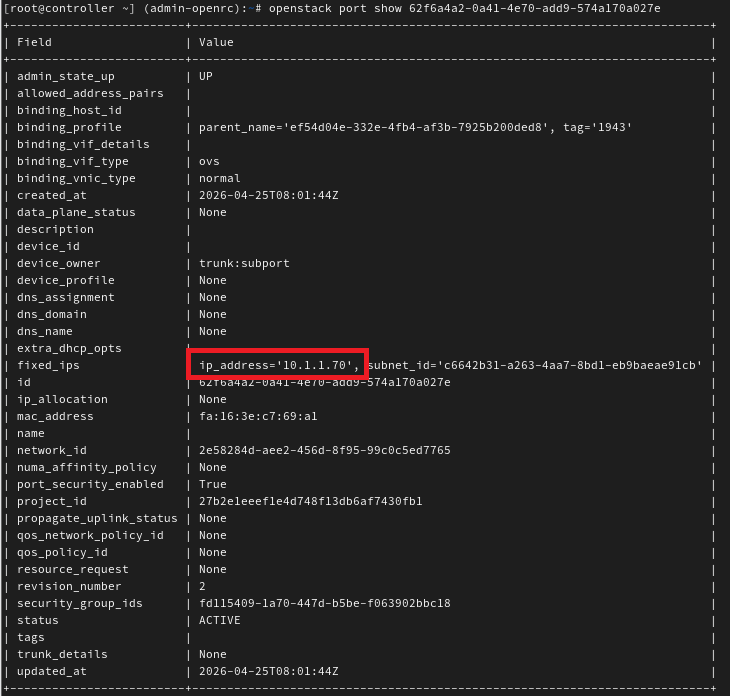

해당 subport 의 ip가 coredns ip 가 맞는지 확인애 봅니다.





해당 subport 의 ip가 coredns ip 가 맞는지 확인애 봅니다.





3. Kubernetes 서비스 및 디플로이먼트 배포

# service.yaml

apiVersion: v1
kind: Service
metadata:
  name: spring-boot-service
  namespace: kpop
spec:
  type: LoadBalancer
  selector:
    app: spring-boot-load
  ports:
    - protocol: TCP
      port: 80           # 외부에서 접속할 포트
      targetPort: 8080   # 컨테이너 내부 애플리케이션 포트

-------------------------------------------------------------
# deploy.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-boot-load
  namespace: kpop
spec:
  replicas: 3
  selector:
    matchLabels:
      app: spring-boot-load
  template:
    metadata:
      labels:
        app: spring-boot-load
    spec:
      containers:
        - name: spring-boot-load
          image: drogva/oh
          ports:
            - containerPort: 8080
          resources:
            limits:
              cpu: 1
              memory: 512Mi
            requests:
              cpu: 500m
              memory: 256Mi
          env:
            - name: SPRING_PROFILES_ACTIVE
              value: "prod"



4. 설정 적용 및 확인

kubectl apply -f deploy.yaml -n kpop
kubectl apply -f service.yaml -n kpop

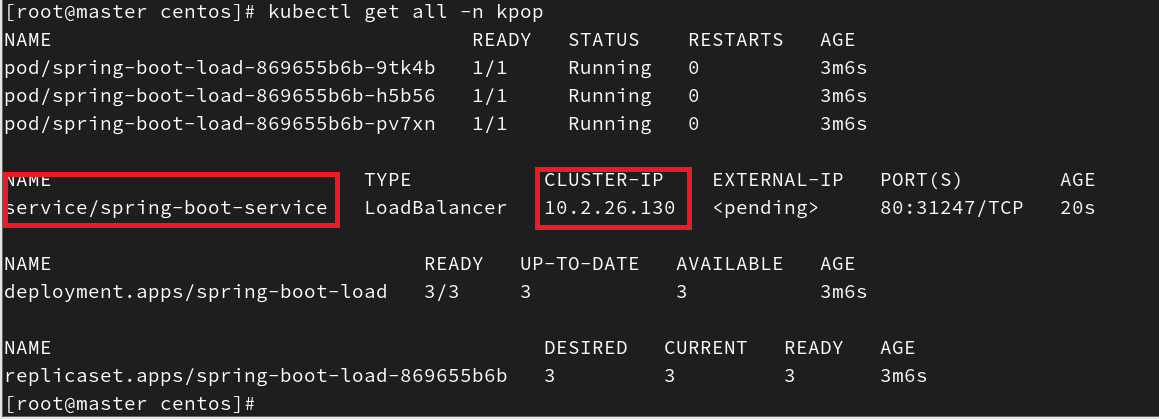

생성중



type 가 Loadbalancer 이르로 자동으로 LB 가 생성이 됩니다.



플로팅 IP 가 할당

LB 생성 환료

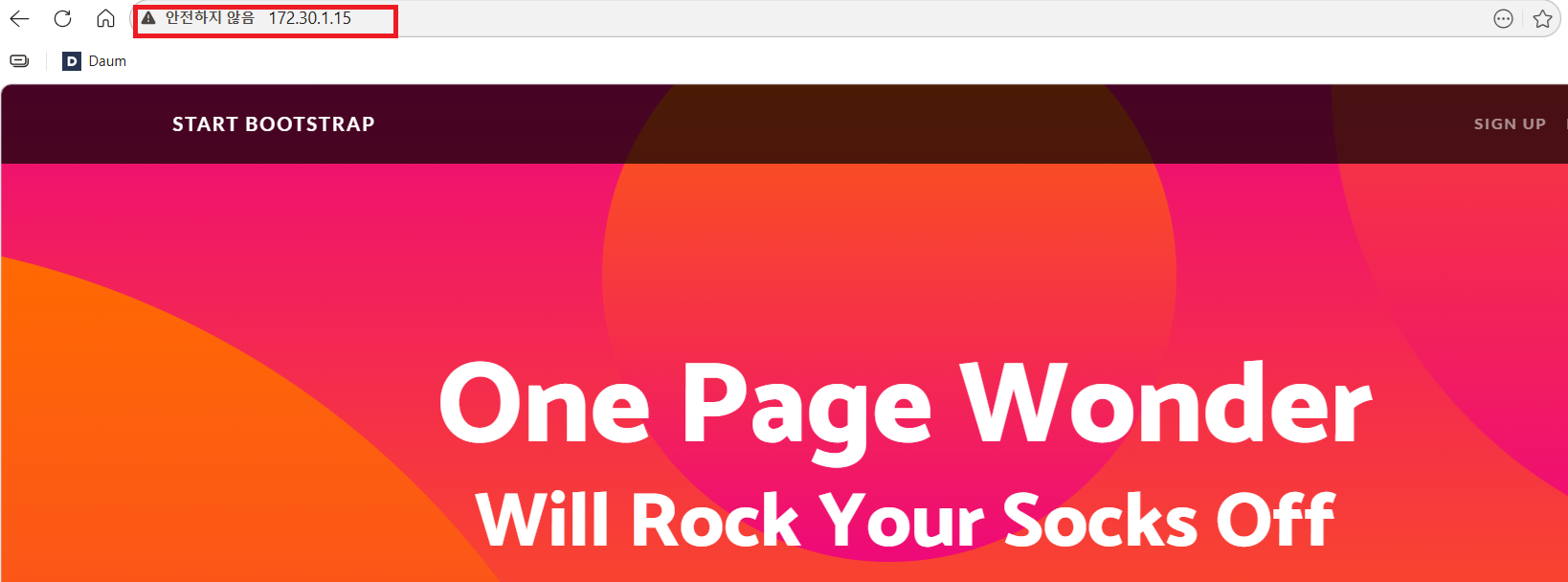

플로팅 IP로 접근 가능 확인
